环境检测及控制扫描探针显微镜
CSPM5500环境检测及控制扫描探针显微镜的探头结构如下图所示:
![环境检测及控制扫描探针显微镜探头结构图](/sites/default/files/inline-images/%E7%8E%AF%E5%A2%83%E6%A3%80%E6%B5%8B%E5%8F%8A%E6%8E%A7%E5%88%B6%E6%89%AB%E6%8F%8F%E6%8E%A2%E9%92%88%E6%98%BE%E5%BE%AE%E9%95%9C%E6%8E%A2%E5%A4%B4%E7%BB%93%E6%9E%84%E5%9B%BE.jpg)
环境控制扫描探针显微镜探头结构示意图
本系统具备如下特点:
- 合金气密罩体,有效隔离外界扰动
- O型丁氰橡胶密封圈,保证系统的良好密封性能
- 大口径石英顶视窗,提供监控窗口,并可满足样品宽光谱辐射处理
- 内置亮度连续可调的照明光源,方便实时过程观察
- 进-排气孔设计,随时调节和改变环境
CSPM5500系列扫描探针显微镜(SPM)通过增加气密系统,实现环境控制扫描探针显微镜功能,探头正上方预留有大口径石英顶视窗,方便用户对“样品-探针”进行直接观察,也可配合光学显微镜系统进行监控。由于石英玻璃对紫外波段具有良好的透过率,因此,也可满足用户对特殊样品进行宽光谱辐射处理或谱学测试的需求。

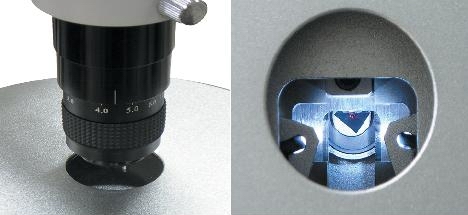

![扫描探针显微镜探头石英顶视窗](/sites/default/files/inline-images/%E6%89%AB%E6%8F%8F%E6%8E%A2%E9%92%88%E6%98%BE%E5%BE%AE%E9%95%9C%E6%8E%A2%E5%A4%B4%E7%9F%B3%E8%8B%B1%E9%A1%B6%E8%A7%86%E7%AA%97.jpg)
石英玻璃顶视窗
CSPM5500扫描探针显微镜探头内置温湿度传感器,可检测实验环境的温度及湿度,并在探头底座的数字表上实时显示。
温度及湿度检测技术参数表
![扫描探针显微镜环境控制参数表](/sites/default/files/inline-images/%E7%8E%AF%E5%A2%83%E6%8E%A7%E5%88%B6%E5%8F%82%E6%95%B0%E8%A1%A8.jpg)
CSPM5500扫描探针显微镜通过增加加热系统(由样品加热台和控制器构成),可实现在检测前或检测过程中实时控制样品温度。
加热系统具备如下特点:
- 低温度系数合金的加热台主体,有效抑制热漂
- 内置发热体和温度传感器,实现温度精确控制
- 磁吸直接固定于扫描器上,装卸简便

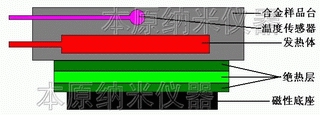

![扫描探针显微镜加热台结构图](/sites/default/files/inline-images/%E6%89%AB%E6%8F%8F%E6%8E%A2%E9%92%88%E6%98%BE%E5%BE%AE%E9%95%9C%E5%8A%A0%E7%83%AD%E5%8F%B0%E7%BB%93%E6%9E%84%E5%9B%BE.jpg)
加热台结构图

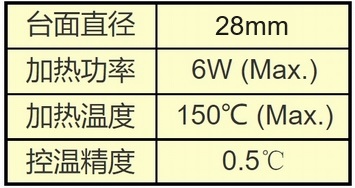

![原子力显微镜AFM加热台参数表](/sites/default/files/inline-images/%E5%8A%A0%E7%83%AD%E5%8F%B0%E5%8F%82%E6%95%B0%E8%A1%A8_0.jpg)
加热台参数表
![安装了加热台的扫描探针显微镜探头实物图](/sites/default/files/inline-images/%E5%AE%89%E8%A3%85%E4%BA%86%E5%8A%A0%E7%83%AD%E5%8F%B0%E7%9A%84%E6%89%AB%E6%8F%8F%E6%8E%A2%E9%92%88%E6%98%BE%E5%BE%AE%E9%95%9C%E6%8E%A2%E5%A4%B4%E5%AE%9E%E7%89%A9%E5%9B%BE.jpg)
